產品概述：

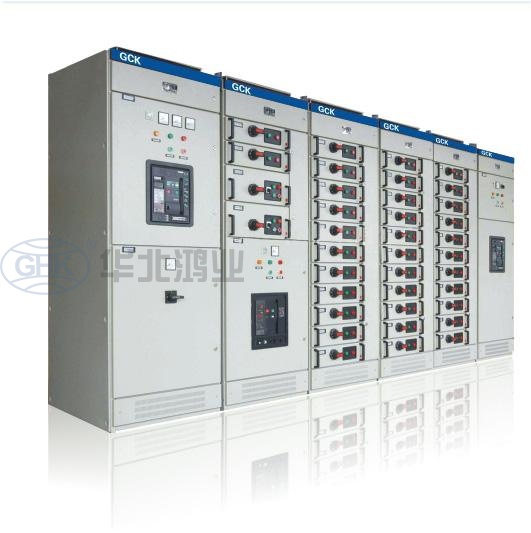

GCK(功能等同于或優于GCL)低壓抽出式成套開關設備(以下簡稱“開關設備”)適用于額定工作電壓380V，交流三相四線、三相五線系統，作為電力系統的發電廠、變電站、工礦企業和高層建筑中受電、饋電、無功功率補償、電能計量、照明及電動機集中控制之用。

本產品符合：GB7251《低壓成套開關設備和控制設備》、JB/T9661《低壓抽出式開關設備》、IEC60439.1低壓成套開關設備和控制設備》標準。

型號及其含義

主要技術參數：

1額定絕緣電壓：660V、1000V;

2額定工作電壓：380V、660V;

3輔助電路額定電壓AC220V、380V、DC11OV、220V，

4額定頻率.50Hz~(60)Hz;

5額定電流：水平母線≤3150A;垂直母線630A、800A，1200A

6額定短時耐受電流50、80kA/1s，中性母線30kA/1s;

7額定峰值電流：105kA℃·Is，50kA/0.1s;

8功能單元(抽屜)分?jǐn)嗄芰Γ?0kA(有效值);

9外殼防護等級：IP30、IP40;

10母線設置.二相四線制、二相五線制

11操作方式：就地、遠方、自動。
